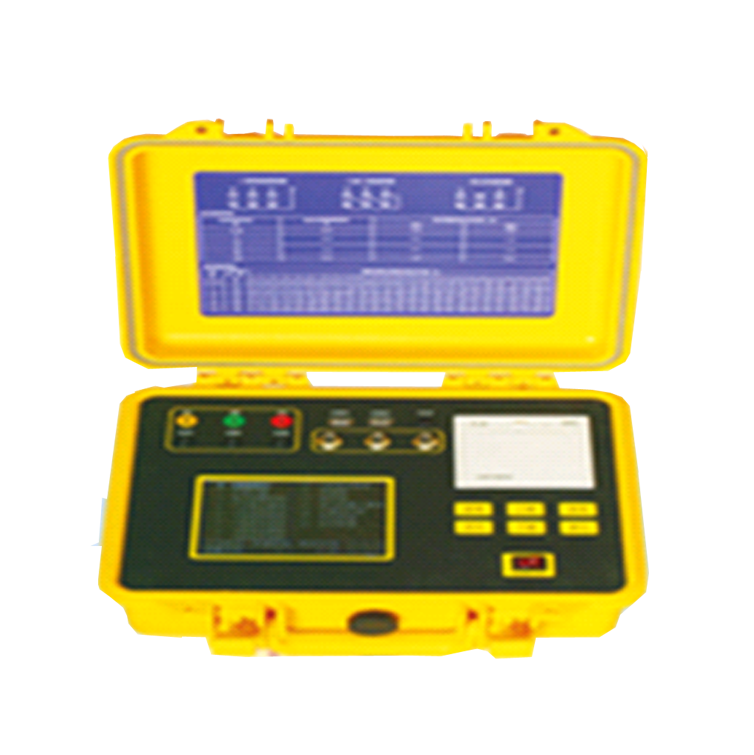

TRJPQ便携式电能质量分析仪

1. 应用领域和范围

TRJPQ便携式电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。

测量分析公用电网供到用户端的交流电能质量。

应用小波变换测量分析非平稳时变信号的谐波。

测量分析各种用电设备在不同运行状态下对公用电网电能质量。

测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。

电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

5、短时通电电流大于200A，过载能力强。

测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因

测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

2. 仪器特点：

安全可靠

电压输入采用高电压隔离模块(2000V、响应时间≤2μS，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅使TRJPQ在使用上安全、可靠和方便，而且大大提高了TRJPQ的抗干扰能力。

使用方便

便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）,重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时

精度高

符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。
