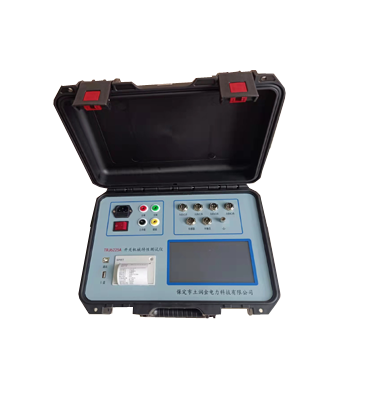

TRJ6225开关机械特性测试仪

一、产品技术参数

1.1、使用环境

输入电源：220V±10%，50Hz±10%

大气压力：86～106kpa

温度：－10～40℃

湿度：≦80%RH

1.2 安全性能

绝缘电阻：＞2MΩ

介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧

1.3 基本参数

1.3.1 时间

量程选择250-4000ms时，其分辨率为0.1ms，误差为0.1ms±1个字；量程为10000-20000ms时，分辨率为1ms，误差为1ms±1个字。

1.3.2 速度

量程为20.00m/s，分辨率为0.001m/s，误差：±0.01m/s±1个字。

1.3.3 电流

量程为20A，分辨率为0.01A，误差为1%±0.1A。

1.3.4 合闸电阻

量程50~2000Ω，精度 0.5%rdg±1Ω；量程2000~7000Ω，精度1%rdg±1Ω；分辨率为1Ω；

1.3.5 输出电源

DC5～270V数字可调20A (瞬时工作)。

性能

本机可测量12路金属断口的固有分、合闸时间，同相同期时间，相见同期时间，合-分、分-合及分-合-分过程的金短时间和无流时间，合闸弹跳时间，部分型号可测量合闸电阻的预投时间。

速度及行程

本机可记录及测量每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。

速度及行程

本机可记录及计算刚分、刚合速度，最大速度，平均速度，总行程，开距，超行程，反弹幅值，时间－行程特性曲线。

电流电压

本机可记录分/合闸线圈的分/合闸电流值及电流波形图，提供DC5～270V/10A(20A)数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

合闸电阻

本机部分型号可同时测量6路合闸电阻值及其预投时间。
